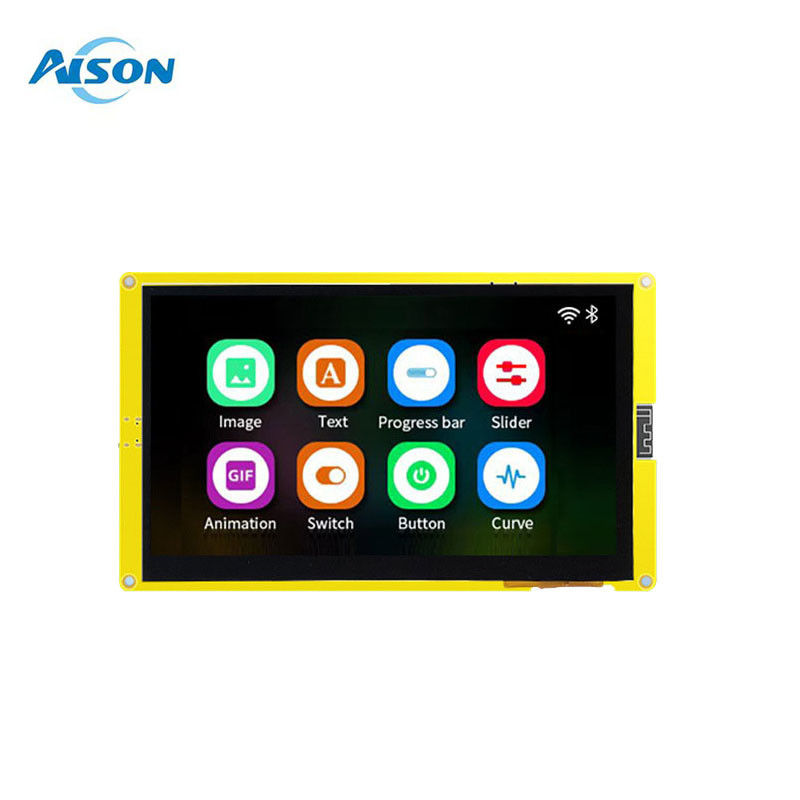

৭ ইঞ্চি ESP32 ডিসপ্লে মডিউল 5V ক্যাপাসিটিভ টাচস্ক্রিন 500mA 8M PSRAM LVGL

7.0 ইঞ্চি ESP32-8048S070C এলসিডি স্ক্রিন মডিউল 800 * 480 সিরিয়াল পোর্ট প্রদর্শন 2.4 গিগাহার্টজ ওয়াইফাই ব্লুটুথ 16 এমবি এসপিআই ফ্ল্যাশ এবং 8 এমবি পিএসআরএএম

1,অতিরিক্ত

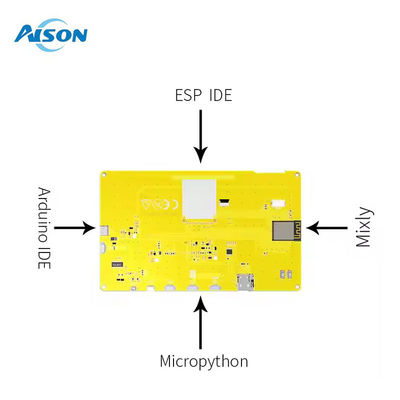

ESP32-8048S070C হল ভিজ্যুয়াল টাচ স্ক্রিনের জন্য একটি ডেভেলপমেন্ট বোর্ড, বোর্ডটি স্বাধীনভাবে উন্নত জিইউআই প্ল্যাটফর্ম ফার্মওয়্যার দিয়ে সজ্জিত,ব্যবহারকারীদের কাস্টমাইজড কন্ট্রোল প্ল্যাটফর্মের বিকাশ সম্পন্ন করতে সহায়তা করার জন্য গ্রাফিক ড্র্যাগ অ্যান্ড ড্রপ প্রোগ্রামিং সমর্থন করে. ESP32-8048S070C উন্নয়ন বোর্ড প্রধান নিয়ামক ESP32-S3-WROOM-1 মডিউল গ্রহণ, এই মডিউল একটি সাধারণ উদ্দেশ্য Wi-Fi + Bt + ble MCU মডিউল, 16MB SPI ফ্ল্যাশ এবং 8MB PSRAM কনফিগার করা হয়.ESP32-8048S070C ডেভেলপমেন্ট বোর্ড উভয় পক্ষের সম্প্রসারণ ইন্টারফেসের মাধ্যমে বোতাম, ভয়েস এবং ক্যামেরার মতো ফাংশন বিকাশ এবং ডিবাগ করতে পারে, ব্যবহারকারীদের বিকাশ চক্রকে ব্যাপকভাবে সংক্ষিপ্ত করে.

2নিম্নলিখিত হার্ডওয়্যার সম্পদ

1) ESP32-S3-WROOM-1 মডিউল

ESP32-S3-WROOM-1 হল সকল প্রকার অ্যাপ্লিকেশনের জন্য একটি Wi-Fi + Bt + ble MCU মডিউল। এটিতে শক্তিশালী ফাংশন এবং বিস্তৃত অ্যাপ্লিকেশন রয়েছে।এটি কম শক্তি সেন্সর নেটওয়ার্ক এবং চাহিদাপূর্ণ অ্যাপ্লিকেশন ব্যবহার করা যেতে পারে, উদাহরণস্বরূপ, ভয়েস কোডিং, অডিও স্ট্রিমিং এবং এমপি 3 ডিকোডিং। এই ESP32-S3-WROOM-1 এর পরামিতিগুলি হ'লঃ 8Mbyte PSRAM + 16Mbyte ফ্ল্যাশ।

2) টিপি ইন্টারফেস

ক্যাপাসিটিভ টাচপ্যাড ইন্টারফেস, আই২সি ইন্টারফেস, ০.৫ মিমি দূরত্ব, ৬ পিন, ফ্লিপ ডাউন টাইপ।

3) এলসিএম ডিসপ্লে ইন্টারফেস7.0 ইঞ্চি এলসিএম ডিসপ্লে ইন্টারফেস, এসপিআই ইন্টারফেস, 1.25 মিমি দূরত্ব, এই এসপিআই ইন্টারফেস esp32 এর হার্ডওয়্যার এইচএসপিআই ইন্টারফেস সংযুক্ত করা হয়, অপারেটিং ঘড়ি ফ্রিকোয়েন্সি
ব্যবহার করা স্ক্রিন প্যারামিটারগুলি হলঃ আকার-৭.০ ইঞ্চি; পিক্সেল ঘনত্ব-১৬৫পিপিআই; রেজোলিউশনঃ৮০০*আরজিবি*৪৮০; স্ক্রিন মডেলঃ

ESP32-8048S070C

৪) বিদ্যুৎ ব্যবস্থাপনা

৩.৩ ভোল্ট আউটপুটের দুটি এলডিও, একটি বোর্ডকে বিদ্যুৎ সরবরাহ করে, অন্যটি বাহ্যিক সম্প্রসারণ বোর্ডকে বিদ্যুৎ সরবরাহ করে,শক্তি সরবরাহ esp32-S3 এর শক্তি সরবরাহ হস্তক্ষেপ থেকে সম্প্রসারণ বোর্ড প্রতিরোধ করার জন্য পৃথক করা হয়, এটি esp32-S3 এর স্থিতিশীলতা নিশ্চিত করে।

5) বাহ্যিক শক্তি ইন্টারফেস

সংরক্ষিত বাহ্যিক শক্তি ইন্টারফেস (পজিটিভ এবং নেতিবাচক হিসাবে চিত্রের উপর দেখানো হয়েছে + - চিহ্ন), ইনপুট ভোল্টেজ পরিসীমা 5v,সর্বোচ্চ লোড বর্তমান I > 2A।

৬) আরএসটি কী

ESP32-S3 এর EN পিনের সাথে সংযোগ করতে স্ব-রিসেট বোতামটি স্পর্শ করুন। এই বোতামটি ESP32-S3 পুনরায় সেট করতে ব্যবহার করা যেতে পারে।

৭) টাইপ-সি ইন্টারফেস

ইউনিভার্সাল ইউএসবি-সি ইন্টারফেস (টাইপ-সি ইন্টারফেস), এই ইন্টারফেসটি ডেভেলপমেন্ট বোর্ড, ইউএআরটি যোগাযোগ এবং ফার্মওয়্যার ডাউনলোডের জন্য ব্যবহৃত হয়।ডাউনলোড সার্কিটের হার্ডওয়্যার ডেটা প্রবাহ নিয়ন্ত্রণ বাস্তবায়ন করে, তাই ফার্মওয়্যার ডাউনলোড এক-ক্লিক স্বয়ংক্রিয় ডাউনলোড সমর্থন করে.

3নির্দেশাবলীর উপর ক্ষমতা

1) পাওয়ার সাপ্লাই

এই ডেভেলপমেন্ট বোর্ড ইউএসবি টাইপ-সি 5V পাওয়ার সাপ্লাই এবং সংরক্ষিত বাহ্যিক শক্তি ইনপুট ইন্টারফেস সমর্থন করে (চিত্র 3 এ রেফারেন্স নম্বর 5 দ্বারা দেখানো হয়েছে) । এটি সুপারিশ করা হয়

ইনপুট ভোল্টেজ 5V সমর্থন বর্তমান 1A এর চেয়ে কম নয় যখন অন্যান্য সম্প্রসারণ বোর্ডগুলি সন্নিবেশ করা হয় না,এবং ইনপুট ভোল্টেজ 5V সমর্থন বর্তমান 2A কম নয় যখন অন্যান্য সম্প্রসারণ বোর্ড সন্নিবেশ করা হয় (বিস্তারিত জন্য সম্প্রসারণ বোর্ডের প্রকৃত শক্তি খরচ পড়ুন). দ্রষ্টব্যঃ যখন বাহ্যিক শক্তি সরবরাহ সংরক্ষিত শক্তি ইন্টারফেসের মাধ্যমে সরবরাহ করা হয়, তখন পাওয়ার সাপ্লাই ভোল্টেজ ইনপুট পরিসীমা 5V হয় এবং লোড বর্তমান I> 2A হওয়ার পরামর্শ দেওয়া হয়।

২) সাবধানতা

অনুগ্রহ করে নিশ্চিত করুন যে TP এবং LCM স্ক্রিনের FPC ক্যাবলগুলি ডেভেলপমেন্ট বোর্ডে পাওয়ার দেওয়ার আগে সংশ্লিষ্ট FPC সকেটগুলিতে সন্নিবেশ করা হয়েছে, অন্যথায়

4বোর্ডের বৈদ্যুতিক পরামিতি

পরীক্ষার পরিবেশঃ

1তাপমাত্রাঃ ঘরের তাপমাত্রা ২৫ ডিগ্রি সেলসিয়াস

2পাওয়ার সাপ্লাইঃ ৫.০ ভোল্ট ভোল্টেজ রিপল ভি

পরীক্ষার পরামিতিঃ

1স্বাভাবিক কাজের স্রোতঃ ৫০০mA (গড় স্রোত)

5ফার্মওয়্যার বার্ন হচ্ছে

১) প্রথম ধাপ:

USB-TypeC ডেটা ক্যাবলের মাধ্যমে কম্পিউটারে ESP32-8048S070C বোর্ড সংযোগ করুন। যেহেতু এই ডেভেলপমেন্ট বোর্ড স্বয়ংক্রিয় তথ্য প্রবাহ নিয়ন্ত্রণ প্রক্রিয়াকরণ আছে,ফার্মওয়্যারটি ESP32 Flash_Download_Tools এর মাধ্যমে স্বয়ংক্রিয়ভাবে ডাউনলোড করা যাবে.

২) দ্বিতীয় ধাপ:

নীচের চিত্র 7-1 এ দেখানো হয়েছেঃ 1 এ ফার্মওয়্যার পাথটি নির্বাচন করুন। ঠিকানাটি সাধারণত 0X00 হয়। সেটিংয়ের পরে, সামনের অংশটি টিক করতে ভুলবেন না; 2 টি অবস্থানে 40MHz হতে সিস্টেম ঘড়িটি নির্বাচন করুন;ফ্ল্যাশের আকার নির্বাচন করুন 128Mbit হিসাবে 3 জায়গায়; 4 জায়গায় ডিআইও মোড হিসাবে এসপিআই মোড নির্বাচন করুন; 5 এ কম্পিউটার দ্বারা স্বীকৃত বর্তমান বোর্ডের পোর্ট নম্বর নির্বাচন করুন; 6 জায়গায় সিরিয়াল পোর্ট বাউড রেট নির্বাচন করুন (মূল্য যত বড়,ফার্মওয়্যার ডাউনলোডের হার যত দ্রুত হবে, এবং সর্বোচ্চ সমর্থন 1152000 বিপিএস); পূর্ববর্তী কনফিগারেশন সম্পন্ন করার পরে, ফার্মওয়্যার বার্ন শুরু করতে 7 এ ক্লিক করুন।

৩) তৃতীয় ধাপ:

উপরের দুটি ধাপ সম্পন্ন করার পর, রিসেট বোতাম টিপুন
ডেভেলপমেন্ট বোর্ড ফার্মওয়্যার চালানো শুরু করার জন্য শুধু পুড়ে.
